UNIFLOW-200 Hozamszámítómű
Az UNIFLOW-200 MFC (Multifunctional Flow Computer) az egyik legrugalmasabb használható számítómű a világon.
Ideális megoldás a legkényesebb alkalmazásokra is, ugyanakkor költséghatékony megoldás kompromisszumok nélkül. Bármilyen áramló anyagról vagy áramlásmérőről van szó - az UNIFLOW-200 mindennel számol.
Mire képes az UNIFLOW-200?
- 8 áramló anyagot mér egyidejűleg
- A legújabb nemzetközi szabványok és ajánlások szerint számol
- Több mint 30 anyag (gáz, folyadék, gőz) fizikai tulajdonságait számítja
- Számítja az energiamennyiség méréséhez szükséges tulajdonságokat
- Számítja a CO2 kibocsátást
- A legkülönbözőbb áramlásmérők jeleit képes feldolgozni
- Alkalmas elszámolási, kereskedelmi és jövedéki mérésre
- Költséghatékony a technológiai mérések esetén
- Alkalmas redundáns mérőrendszerek kialakítására, mérsékelt költségek mellett
- 4 virtuális mérőköre alkalmas a 8 fizikai mérőkör adatainak további feldolgozására
- Az órai archív adatok 400 napra visszamenőleg rendelkezésre állnak
- Igény esetén rövid időn belül megvalósítjuk új mérési módszerek és anyagok beépítését

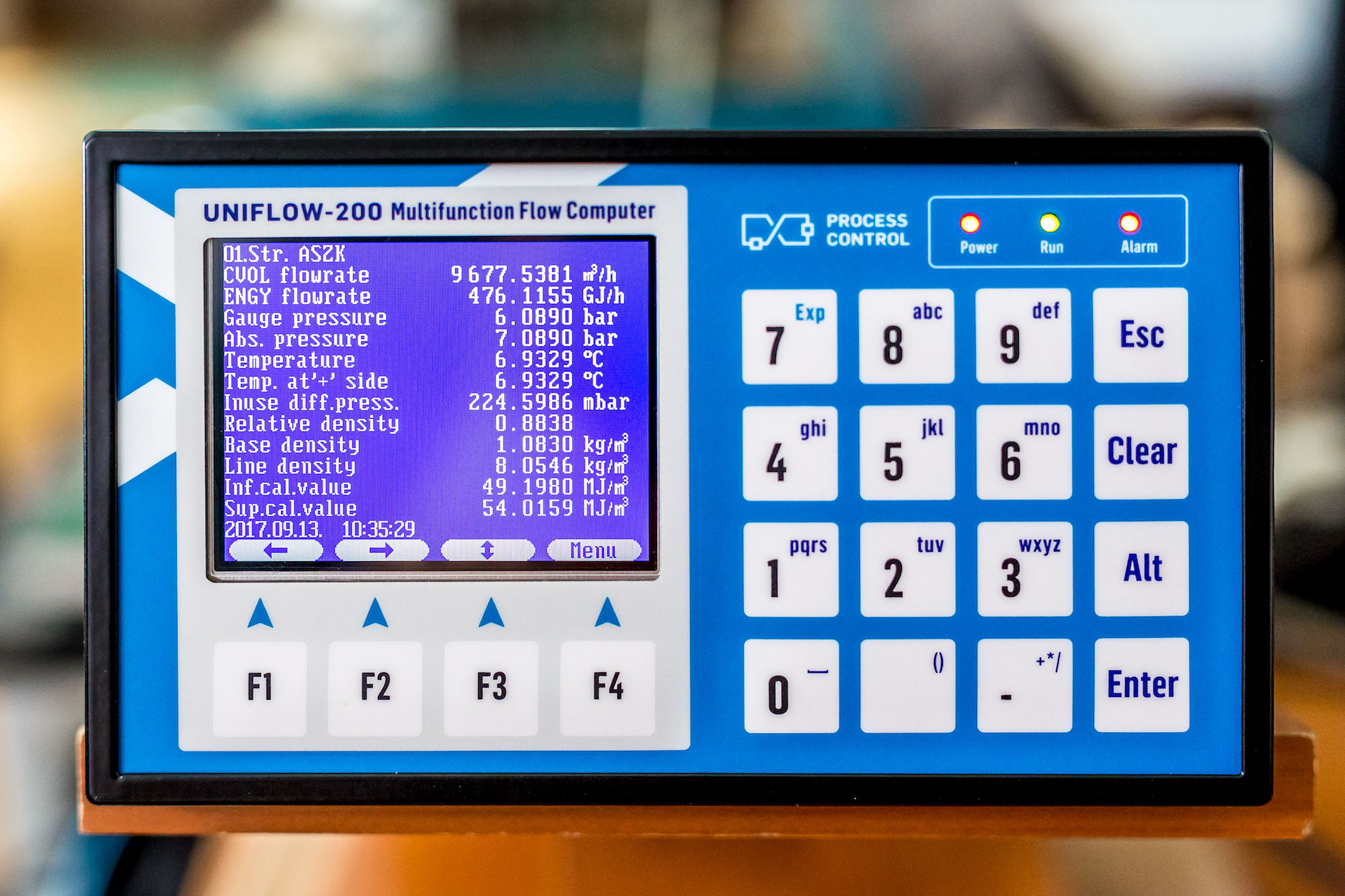

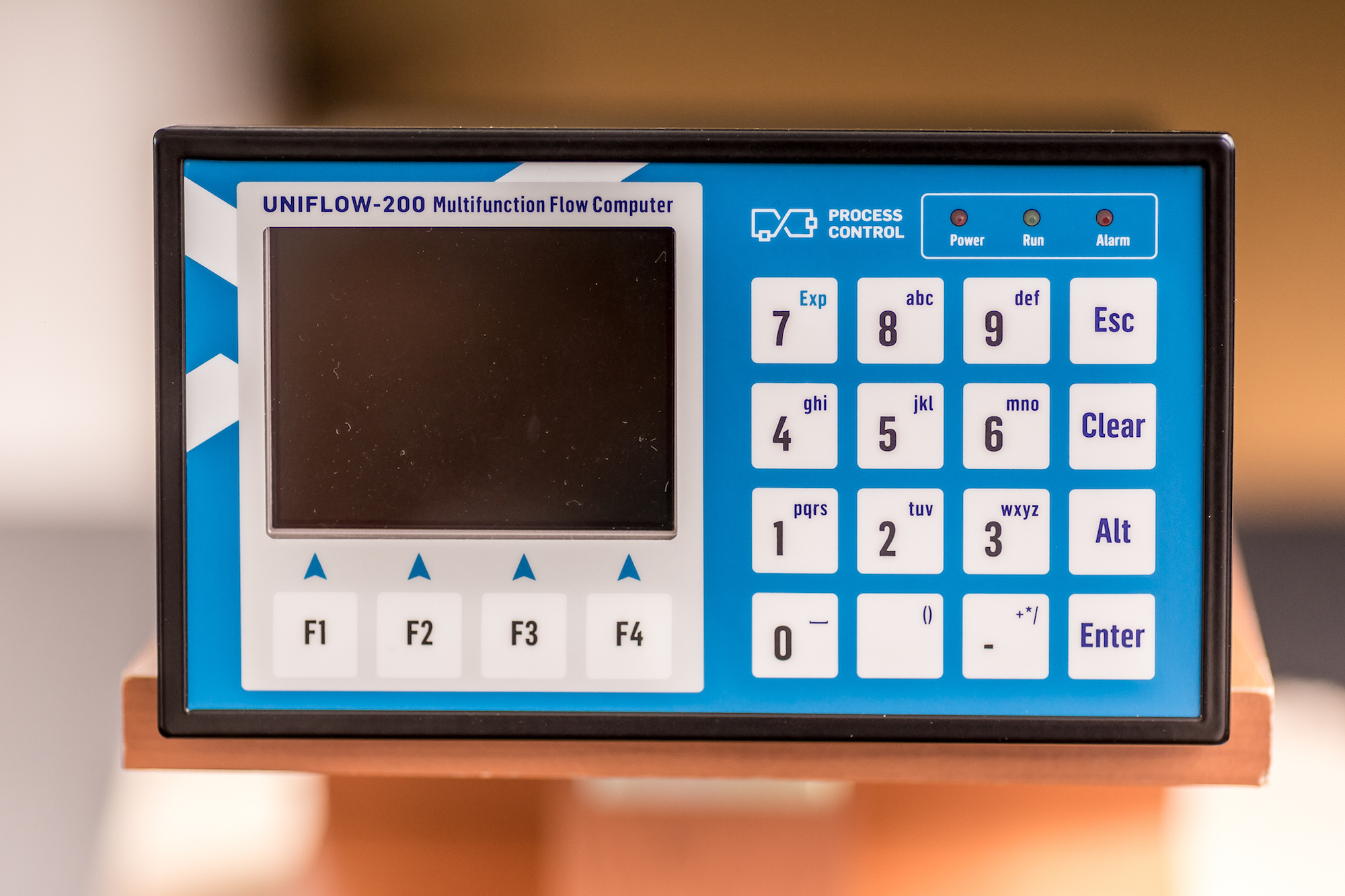

Fotók
Felhasználási területek
Az UNIFLOW-200 MFC számítóművet eredetileg gáz- és olajipari alkalmazásra fejlesztették ki. A műszer ideálisan használható elszámolási, kereskedelmi és jövedéki mérésre.
Az elszámolási méréseken túl, az UNIFLOW-200 költséghatékony megoldás technológiai mérésekre is. Partnereink gyakran használják az UNIFLOW-200-at folyamat optimalizációs célra is.
Bármilyen anyag mérésére képes
Az UNIFLOW-200 fel van készítve földgáz, különböző ipari gázok, kőolaj és kőolajtermékek, víz és vízgőz mérésre is.
| Szénhidrogének | földgáz, kamragáz, kohógáz, kőolaj, kőolajtermékek, kenőolaj, gázkondenzátum és LPG |
| Ipari gázok | levegő, nitrogén, oxigén, argon, hidrogén, szén-dioxid, szén-monoxid, propán, etilén, ammónia, nem nevesített gáz |
| Víztől eltérő folyadékok | etanol, MTBE, ETBE, nem nevesített folyadék, két komponensű keverék |
| Víz | víz, vízgőz, víz-glikol keverék - mint hőátadó közeg |
Számítja az áramló anyagok fizikai tulajdonságait
Az UNIFLOW-200 kiszámítja a támogatott anyagoknak (földgáz, ipari gázok, kőolaj és kőolajtermékek, víz és vízgőz) az áramlásméréshez szükséges minden fizikai tulajdonságát (sűrűség, viszkozitás, hőérték, entalpia, stb.).
Földgáz tulajdonságai
- kompressziós tényező számítása az AGA8 (1985,1992 és 2017 kiadás) teljes és szűkített gázösszetétel, AGA NX19, GOST 30319 (1996 és 2015 kiadás) szerint
- hőérték, relatív sűrűség és normál sűrűség számítása az ISO 6976 (1995 és 2016 kiadás), AGA5, GPA 2172, GOST 30319 (1996 és 2015 kiadás) szerint
- dinamikai viszkozitás számítása a GOST 30319 és GOST R 8.770-2011 szerint
- izentropikus kitevő számítása az AGA8, ISO 20765-1 és GOST 30319 szerint
- Joule-Thomson együttható számítása az AGA8, ISO 20765-1 és ISO TR 9464 szerint
- hangsebesség számítása az AGA8, ISO 20765-1 és GOST 30319 szerint
A földgáz összetétele a fizikai tulajdonságok számításához származhat:
- gázkromatográf adatainak on-line kiolvasásából,
- felügyelő rendszer által letöltött adatokból, vagy
- beállított fix összetételből.
Ipari gázok tulajdonságai
A legelterjedtebb ipari gázok (levegő, nitrogén, oxigén, argon, hidrogén, szén-dioxid, szén-monoxid, propán, etilén, ammónia) tulajdonságait az UNIFLOW-200 számítja.
Kőolaj és kőolajtermékek tulajdonságai
A kőolaj, finomított kőolajtermékek, kenőolaj valamint gázkondenzátum és LPG hőmérséklet és nyomás korrekciójának számítása a következő szabványok szerint történik:
- ASTM D1250/API 2540 (1980) Tables 23, 24, 53, 54
- API MPMS Chapter 11.1 Tables 23, 24, 53, 54, 59, 60
- API MPMS Chapter 11.2.1, 11.2.1M and 11.2.2, 11.2.2M.
- GPA TP-27
- STO Gazprom 5.9 B1, B2, B3
Víz és vízgőz tulajdonságai
A víz és vízgőz tuljdonságainak számítása az IAPWS-IF97 kiadvány szerint történik.
Etanol tulajdonságai
Az etanol tuljdonságainak számítása az OIML R22 ajánlás szerint történik, a Bettin H., Spieweck F. módosított képlet alapján.
Mérés a vonatkozó szabványok szerint
Az UNIFLOW-200 kielégíti a vonatkozó szabványok követelményeit, mint gáztérfogat átszámító eszköz, mint elektronikus számítóegység üzemanyagmérő rendszerekhez és mint CO2 kibocsátás számító egység.
Az UNIFLOW-200 MFC rendelkezik a Magyar Kereskedelmi Engedélyezési Hivatal (MKEH) által kiadott EK-típusvizsgálati tanúsítvánnyal, mely szerint a műszer, mint "számítóegység gáz közeghez" megfelel a 2014/32/EK (MID) irányelvek előírásainak.
Az UNIFLOW-200 MFC mint gáztérfogat átszámító eszköz megfelel az EN 12405 és az OIML R140 előírásainak.
Az UNIFLOW-200 MFC rendelkezik az OIML R 117-1 szerinti Vizsgálati tanúsítvánnyal, mint "elektronikus számítóegység üzemanyagmérő rendszerekhez", így alkalmas kőolaj és kőolajtermékek elszámolási mérésére.
Az UNIFLOW-200 MFC számítja a gáz és folyékony fűtőanyaggal működő tüzelőberendezések CO2 kibocsátását az 601/201/EU rendelet és az IPCC 1996 szerint. A CO2 kibocsátási jelentés összeállítása a számítómű megfelelő számlálóinak kiolvasásával rendíkvül leegyszerűsödik.
Próbálja ki!
Kérjen hozzáférést az interneten keresztül egy működő UNIFLOW-200 műszerhez, és próbálja ki működés közben!
Bármilyen áramlásmérő csatlakoztatható hozzá
Nyomáskülönbség elvén működő áramlásmérők, ultrahangos áramlásmérők, turbinás és Vortex mérők, tömegárammérők és még sok más áramlásmérő...
Az UNIFLOW-200 az áramlásmérők széles skálájával képes együttműködni és számítani az anyagáramokat. A nyomáskülönbség elvén működő szabványos áramlásmérőkön (ISO 5167 szerinti mérőperem, mérőtorok, Venturi-cső) túl Annubar, V-Cone, szegmens mérőperem, vagy hatványkitevős jelleggörbéjű áramlásmérő (pl. Parshall-csatorna) is konfigurálható.
A nem szabványos áramlásmérőkre bevihetők az egyedi kalibrálási adatok (átfoyási tényező az anyagáram függvényében).
Mérőturbinák
Impulzus kimenetű gázárammérők (mérőturbinák, Vortex mérők) esetén kettős impulzusbemenet áll rendelkezésre. A fő és ellenőrző impulzusjel folyamatos összehasonlítása azonnal kimutatja a turbinalapátok esetleges sérülését. Folyadék mérésére szolgáló mérőturbinák esetén a számítómű az ISO 6551 level B szerinti impulzusépség ellenőrzést végez.
Ultrahangos áramlásmérők
Az ultrahangos áramlásmérők csatlakozhatnak a számítóműhöz az impulzus kimenetükkel, hasonlóan a mérőturbinákhoz. A számítómű azonban képes a mérési információnak soros vonalon keresztül való kiolvasására is. Az ultrahangos áramlásmérők a működési elvükből adódóan alkalmasak a kétirányú mérésre. Az UNIFLOW-200 megkülönbözteti a két áramlási irányt és külön jelzi ki és összegzi a előre és hátra irányú mennyiségeket.
Hibagörbe korrekció
Egyedileg kalibrált mérők esetén hibagörbe korrekció állítható be. A korrekció módja lehet hibagörbe pontok közötti lineáris interpoláció (legfeljebb 16 pont adható meg), vagy, polinomos korrekció (legfeljebb 6-od fokú polinommal). Folyadék mérésére szolgáló mérőturbinák esetén log(térfogatáram/viszkozitás) - K-tényező hibagörbe megadási mód is lehetséges.
Megbízhatóan csatlakozik bármihez
Galvanikusan leválasztott bemeneti és kimeneti csatornák.
Karbantartás mentes, nincsenek benne potenciméterek, nincs akkumulátor.
A bementi és kimeneti csatornák kalibrálása szoftveresen történik.
Egy UNIFLOW-200 MFC-be 5 db be/kimeneti kártya építhető be. A megfelelő be/kimeneti kártyák összeválogatásával az analóg, RTD, impulzus és kétállapotú bemenetek, valamint az analóg, impulzus és kétállapotú kimenetek olyan széles kombinációja állítható elő, amely az UNIFLOW-200 MFC-t bármilyen mérési feladat elvégzésére alkalmassá teszi.
A be/kimeneti csatornák hozzárendelése szabadon konfigurálható. Különböző mérőkörök használhatják ugyan annak a távadónak a jelét. Egyetlen változó (például a térfogatáram) több csatornához is hozzárendelhető, ha a kapcsolódó rendszerek független kimeneti csatornákat igényelnek.
Minden bemeni és kimeneti csatorna egymástól galvanikusan elválasztott, túlfeszültség és rövidzár (hibás bekötés elleni) védelemmel rendelkezik. A számítómű a bemenetére csatlakozó áramhurokban nem okoz földelési problémát.
Az ellenállás hőmérők 4-vezetékesen csatlakoznak az RTD bemenetre. Egyedileg kalibrált érzékelők esetén a számítómű a mért ellenállást a Calendar Van Dusen egyenlet R0, A, B és C tényezőivel számítja át hőmérsékletre.
A nagyfrekvenciás bemeneti csatornák impulzus vagy frekvencia jelet fogadnak az áramlásmérőktől. Ezek a bemenetek sűrűségmérők frekvencia jelének fogadására is konfigurálhatók. A bemeneti jelszint (NAMUR, aktív 5 V, aktív 15 V vagy nyitott kollektor) szoftverből választható.
A kétállapotú (digitális) bemenetek felhasználhatók bármilyen, kétállapotú eszköz helyzetének jelzésére (pl. szelep nyitott vagy zárt helyzete). Ezek a bemenetek kisfrekvenciás (legfeljebb 50 Hz-es) impulzus jel fogadására is alkalmasak (pl. forgódugattyús áramlásmérőtől).
A kétállapotú (digitális) kimenetek a következő feladatra konfigurálhatók:
- összegzett mennyiséggel arányos impulzus kimenet;
- hibajelző kimenet, bármelyik bemeneti csatorna vagy anyagáram alsó vagy felső határérték túllépése esetén;
- vezérlő kimenet, például szelepek nyitására, zárására;
- bármelyik kétállapotú bemenet állapotváltozásának lemásolására;
- időalapként.
A kétállapotú kimenetek NO vagy NC állapota paraméterezhető.
Okos interészek az okos műszerekhez
Az UNIFLOW-200 MFC támogatja a HART protokollt. Soros vonalon keresztül csatlakozhat gázkromatográfokhoz, ultrahangos áramlásmérőkhöz (Modbus vagy Instromet Uniform protokollal)
Az UNIFLOW-200 MFC képes áramlás, nyomáskülönbség, nyomás és hőmérséklet jel fogadása smart távadóktól, HART protokollal, kiküszöbölve ezzel a távadóban és a számítóműben végzett D/A és A/D átalakítások mérési bizonytalanságát.
Az UNIFLOW-200 MFC beépített protokollal rendelkezik Sick, Elster/Instromet, Daniel, Siemens, Flexim, Krohne, Caldon és Panametrics ultrahangos áramlásmérőkhöz.
Az UNIFLOW-200 MFC fel van készítve gázkromatográfok (Daniel, ABB, Yamatake, Yokogawa) lekérdezésére. A lekérdezett gázösszetételből a számítómű kiszámítja a gázok fizikai tulajdonságait, növelve ezzel az anyagáram és az energia kiszámításának pontosságát.
Az UNIFLOW-200 MFC az áramlásmérő eszközök (pl. ultrahangos áramlásmérők) soros vonali lekérdezésével nem csak az áramlásjelet (üzemi térfogatáram) olvassa ki, hanem a diagnosztikai információkat is. Az ultrahangos áramlásmérő helyes működése ("egészségi állapota") speciális szerviz szoftver nélkül, a számítómű kijelzőjén keresztül is ellenőrizhető.
Riportok és archív adatok
400 napra visszamenőleg tárolja a riportokat, a jelzésnapló és módosítás napló távolról is kiolvasható.
Az órai, műszak, napi, dekád és havi riportokat nem felejtő memóriában tárolja. A riportokban az intervallum számlálók értékei mellett a bemenetek és a számított paraméterek minimum és maximum értékeit is eltárolja.
Az archivált adatok előhívhatók a kijelzőre, kinyomtathatók soros vonalon keresztül, átmásolhatók pendrive-ra az USB porton és kiolvashatók az U200ToolBox szoftverrel.
A jelzéseket időbélyeggel ellátva a jelzésnaplóban tárolja.
A számítómű paramétereiben végrehajtott bármilyen módosítást a módosítás naplóban rögzíti.
A felügyelő rendszerből letöltött vagy a gázkromatográfokból kiolvasott gázösszetételt ugyancsak rögzíti egy letöltési naplóban.
A jelzés-, módosítás- és letöltés napló tartalma lehívható a kijelzőre, átmásoható pendrive-ra vagy felolvasható egy számítógépre, további vizsgálat céljából. A számítómű 400 napra visszamenőleg tárolja a mérési adatokat, a jelzés- és módosítás naplót.
Kiemelkedő felhasználó támogatás
Büszkék vagyunk a felhasználóinknak nyújtott támogatás színvonalára.
Minden megrendelőnk visszatérő megrendelő. Mindent elkövetünk azért, hogy az UNIFLOW-200 MFC a garanciaidőn belül és azon túl is fennakadás nélkül működjön.
Akár egy sürgősen elhárítandó meghibásodásról van szó, akár valamilyen új megoldás beépítéséről az UNIFLOW-200 MFC-be, számíthat a szakértelmünkre és a gyakorlatias hozzáállásunkra.
Nem fog heteket, esetleg hónapokat várni, amíg megoldják a problémáját, ahogy ez nagy cégeknél néha előfordul. 24 órán belül válaszolunk a javítási megkeresésekre vagy más igényekre.
3 év teljeskörű garancia
Az UNIFLOW-200 MFC-t hosszú idejű működésre terveztük és gyártjuk.
Ipari alkalmazásokra szánt, tartós műszert gyártunk. Az UNIFLOW-200 MFC egy érett termék, amely többszáz telepítési helyen bizonyította megbízhatóságát szerte a világban.
Garantáljuk, hogy az UNIFLOW-200 MFC működésének első három évében önnek semmiféle javítási vagy karbantartási költsége nem lesz.
Külön megállapodás keretében a garanciaidőn túl is biztosítunk cserekészüléket, ha önnek vissza kell küldeni hozzánk a műszert javításra.
A kiszállítás előtt minden egyes készüléket alapos letesztelünk.
Rendkívül költséghatékony
Az UNIFLOW-200 MFC alkalmazásával jelentős összegeket takaríthat meg mérőrendszerek vagy több mérőágas mérőállomások építése esetén.
A páratlan rugalmassághoz, minőséghez, teljesítményhez és pontossághoz nagyon barátságos áron juthat hozzá. A számítómű beruházási költsége egy mérőágra számítva akár 600 EUR alá is mehet.
Az Ön alkalmazásához felkonfigurálva szállítjuk
A számítóműveket kalibrálva és igény esetén a konkrét alkalmazásra felkonfigurálva szállítjuk ki önnek.
Annak érdekében, hogy megkönnyítsük az UNIFLOW-200 MFC üzembe helyezését, minden számítóművet felparaméterezve szállítunk, külön költség felszámítása nélkül.
A felparaméterezést akkor tudjuk elvégezni, ha ön megadja a szükséges adatokat. Megmondja nekünk, hogy mit és milyen eszközökkel akar mérni, és mi indulásra kész számítóművet szállítunk önnek.
Próbálja ki!
Kérjen hozzáférést az interneten keresztül egy működő UNIFLOW-200-hoz, és próbálja ki működés közben!
Nézze meg az UNIFLOW-200-at más számítóművekkel összehasonlítva
Büszkén állíthatjuk, hogy az UNIFLOW-200 MFC tudja mindazt, amit a versenytársak tudnak, sőt, helyenként annál többet is. Nézze meg az összehasonlító táblázatunkat.
| Típus | FloBoss S600 | UNIFLOW 200 | OMNI 6000 |
| Gyártó | Emerson | Process Control | Omni |
| Alkalmazás | |||
| Gáz | x | x | x |
| Folyadék | x | x | x |
| Prover | x | x | |
| Mértékegységek | |||
| Metrikus egységek | x | x | x |
| Angolszász egységek | x | x | x |
| Beépítési hely | |||
| Terep | - | - | - |
| Műszerszekrény | x | x | x |
| Mérőkörök | |||
| Mérőkörök száma | 10 | 8 | 4 |
| IHM | |||
| Írás | x | x | x |
| Olvasás | x | x | x |
| Primer mérő | |||
| Mérőperem | x | x | x |
| Mérőtorok | x | x | x |
| Venturi-cső | x | x | x |
| Vortex | - | x | - |
| Turbina | x | x | x |
| Annubar | x | x | x |
| V-cone | x | x | - |
| Ultrahangos mérő | x | x | x |
| Coriolis mérő | x | x | x |
| Számítások | |||
| ISO 5167 (mérőperem) | x | x | x |
| AGA 3 (mérőperem) | x | x | x |
| AGA 5 (energia) | x | x | x |
| AGA 7 (turbina) | x | x | x |
| AGA8 (kompressziós tényező) | x | x | x |
| AGA 9 (ultrahangos) | - | x | - |
| AGA 10 (hangsebesség) | x | x | x |
| AGA 11 (coriolis) | - | x | x |
| NX19 (kompressziós tényező) | x | x | x |
| ISO 6976 (energia) | x | x | x |
| API Chapter 11.1 (kőolaj) | x | x | x |
| Slave eszközök | |||
| Ultrahangos mérő | x | x | x |
| Gázkrmatográf | x | x | x |
| Coriolis mérő | x | x | x |
| Riportok | |||
| Órai | x | x | x |
| Napi | x | x | x |
| Havi | x | x | x |
| Adag | x | x | x |
| Órai részletes | x | x | x |
| Napi órai bontásban | 400 | ||
| Havi órai bontásban | x | x | x |
| Kalibrálási | x | x | x |
| Módosítás napló | x | x | x |
| Jelzés napló | x | x | x |
| I/O max. (Csatorna/Kártya) | |||
| Analóg bemenet | 12 | 8 | 7 |
| Analóg kimenet | 4 | 4 | 6 |
| Kétállapotú bemenet | 16 | 8 | 12 |
| Kétállapotú kimenet | 12 | 4 | 12 |
| RTD | 3 | 4 | 3 |
| Impulzus bemenet | 4 | 4 | 4 |
| Impulzus kimenet | 5 | 4 | 1 |
| Frekvencia (sűrűség) | 3 | 4 | 1 |
| Többparaméteres | - | 1 | - |
| Portok | |||
| RS232 | x | x | x |
| RS485 | x | x | x |
| Ethernet | x | x | x |
| USB | x | x | - |
| Modem | - | - | x |
| Soros nyomtató | x | x | - |
| Protokoll | |||
| Modbus | x | x | x |
| Profibus | - | - | - |
| Foundation Fieldbus | - | - | |
| Hart | x | x | x |
| Tápfeszültség | |||
| VAC | - | 110/220 | 110/220 |
| VDC | 24 | 24 | 24 |
Bemenetek és kimenetek
Analóg bemenetek
| Bemenőjel tartomány | 0/4-20 mA * |
| Pontosság | +/- 0,02 % |
| Feszültségesés a bemeneten | 5 V max. |
| Megengedett potenciál különbség a bemenetek között | 50 V max. |
4-vezetékes RTD bemenet
| Érzékelelő típusa Pt100 ** | standard vagy egyedileg kalibrált |
| Pontosság | +/- 0,1 °C |
| Max. hurokellenállás | 500 ohm |
Impulzus/frekvencia bemenet (NAMUR is)
Impulzus számlálás impulzus vesztés nélkül.
Impulzus számlálás impulzus vesztés nélkül.
| Frekvencia tartomány | 0 ... 10 000 Hz |
| Jelszint | 2 V …10 V |
| Jelforma | unipoláris négyszög jel |
| Frekvencia mérés pontatlansága | 0,001 % max. |
Kétállapotú (digitális) bemenetek
A bemenőjel feszültségmentes kontaktus, nyitott kollektor (tranzisztor) vagy 24 VDC lehet, és a felhasználás mindegyik esetében lehet:
- statikus bemenet, vagy
- impulzus bemenet (max. 50 Hz frekvencia, 50 % kitöltési tényező)
A jelszint és a felhasználás módja paraméterezhető.
Feszültségmentes bemenet esetén a tápfeszültséget a bemeneti kártya biztosítja (15 VDC, 6,8 kohm)
Analók kimenetek
A kimeneti csatornák mindegyike galvanikusan leválasztott
A kimeneti csatornák mindegyike galvanikusan leválasztott
| Kimenőjel tartomány | 0/4-20 mA * |
| Felbontás | 12 bit |
| Terhelhetőség | 500 ohm max. |
Kétállapotú kimenetek
Galvanikusan leválasztott nyitott kollektoros (tranzisztor) kimenet, túlfeszütség és túláram védelemmel ellátva.
Galvanikusan leválasztott nyitott kollektoros (tranzisztor) kimenet, túlfeszütség és túláram védelemmel ellátva.
| Terhelhetőség | 100 mA, 40 Vdc max. |
Field bus bemenetek
HART bemenet pont-pont és multidrop csatlakozási lehetőséggel, 24 VDC tápfeszültség ellátással
Digitális kommunikáció
RS232/RS422/RS485*
| Baud rate | 1200 … 38400 bit/sec* |
| Protokoll | Modbus (RTU, ASCII) |
| Kábel hossza | RS232: 15m max. |
| RS485/422: 1200m max. |
10 / 100 Ethernet
| Csatlakozó | RJ 45 |
| Protokoll | Modbus TCP |
USB
| Adatkimentés USB meghajtóra. | |
| Támogatott USB verziók | USB 1.1 és magasabb |
Kezelői felület
3,5” színes TFT LCD kijelző, fóliával védett membrán billentyűzet.
Mérési bizonytalanság
A számított anyagáramok és mennyiségek bizonytalansága:
- Legfeljebb +/- 0.05 % referencia körülmények között.
- Legfeljebb +/- 0.1 % a 0 - 50 °C környezeti hőmérséklet tartományban.
Környezeti körülmények
| Működési hőmérséklet | -10 ... 50°C |
| Páratartalom | 0 ... 90 %. nem kondenzálódó |
| Tárolási hőmérséklet | -25 ... 70°C |
Tápfeszültség
| Tápfeszültség | 230 (110) Vac +10 %, -15 %, 50-60 Hz |
| 24 Vdc (20 ... 35 V) | |
| Teljesítmény felvétel | 25W max. |
| Teljesítmény távadó tápláláshoz | 1 x 24 Vdc, 200 mA max. |
Méretek
| Műszertábla kivágás | 186 mm SZ x 91 mm M |
| Mélység | 260 mm |
| Előlap | 195 mm SZ x 110 mm M |
| Tömeg | 4,3 kg |
Tanúsítványok
- EN 12405
- OIML R117
- OIML R140
- EK-típusvizsgálati tanúsítvány
- Európai CE jelzéssel ellátott
A számításokban használt szabványok
| Áramlásmérési szabványok | ISO 5167 (1991, 1998, 2003), EN 12405 (2005, 2018, 2022), AGA 3 (1990, 2012), AGA 7 (1996, 2006), AGA 9 (1998), GOST 8.563 (1997), GOST 8.586 (2005) |
| Gázra vonatkozó szabványok | AGA 8 (1985, 1992, 2017), AGA NX19, ISO 20765-1, ISO 6976 (1995, 2016), AGA 5, GPA 2172, GOST 30319 (1996, 2015) |
| Olajra vonatkozó szabványok | ASTM 2540, API Chapter 11.1, API 11.2.1, API 11.2.1M, API 11.2.2, API 11.2.2M, GPA TP-27, STO Gazprom 5.9 |
| Víz, vízgőz | IAPWS-IF97 |
| Etanol | OIML R22 (Bettin H., Spieweck F. módosított képlet) |
Ha bármilyen más szabvány szerinti számításra van szükége, lépjen velünk kapcsolatba.
Be/kimeneti modulok
| ANI8 | 8 csatorna 4-20 mA |
| PT4 | 4 csatorna Pt100 ** |
| ANI4PT2 | 4 csatorna 4-20 mA, 2 csatorna Pt100 ** |
| PDIO484 | 4 csatorna impulzus bemenet, 8 csatorna kétállapotú bemenet, 4 csatorna kétállapotú kimenet (elavult, helyette PITC4641 használható) |
| PITC4641 | 4 csatorna impulzus bemenet, 6 csatorna kétállapotú bemenet, 4 csatorna kétállapotú kimenet, 1 csatorna impulzus kimenet |
| AODIO484 | 4 csatorna 4-20 mA kimenet, 8 csatorna kétállapotú bemenet 4 csatorna kétállapotú kimenet |
| HTI4x15 | 4 hurok 15 HART PV/hurok lekérdezéséhez (multidrop üzemmód) vagy |
| 4 csatorna, csatornánként egy HART távadóhoz (pont-pont üzemmód) |
A támogatott áramlásmérők
Mérőperem, mérőtorok, Venturi-cső, Annubar, V-cone, mérőturbina, Vortex-mérő, forgódugattyús mérő, ultrahangos mérőe, Coriolis mérő.
A támogatott áramló anyagok
| Szénhidrogének | földgáz, kamragáz, kohógáz, kőolaj, kőolajtermékek, kenőolaj, gázkondenzátum és LPG |
| Ipari gázok | levegő, nitrogén, oxigén, hidrogén, argon, szén-dioxid, szén-monoxid, etilén, ammónia, propán, nem nevesített gáz |
| Víztől eltérő folyadékok | etanol, MTBE, ETBE, nem nevesített folyadék, két komponensű keverék |
| Víz | víz, vízgőz, víz-glikol keverék - mint hőátadó közeg |
Jelmagyarázat
* paraméterezhető
** opcionálisan Pt500 és Pt1000 is kérhető
*** egy UNIFLOW-200 MFC-be 5 db be/kimeneti kártya építhető be, bármilyen kombinációban
Próbálja ki!
Kérjen hozzáférést az interneten keresztül egy működő UNIFLOW-200 műszerhez, és próbálja ki működés közben!
